Pérgola de lona tensa de palillos curvados y guías en voladizo.Destaca por su reducido coste y estética, donde los palillos curvados evitan la acumulación de agua sobre la lona. Su estructura de aluminio optimizada permite una gran amplitud visual cuando la lona esta recogida.
Galería
Detalles Técnicos
- Tratamiento de los aceros y tornillos: ZnNi, Delta Protekt®, Zn+Lacado
- Calidad de lacado: Pintura empleada Qualicoat
- Calculo estructural: Eurocodigos
- EN 1999-1-1
- EN 1991-2-4
- Iluminación:
- Led Cob : 6 Watios – IP 65 – 320 Leds x metro – 3000ºK – 90 lm/W
- Led Spot: 2,5 Watios – IP 65 – 3000ºK – 130 lm/W
- Control:
- Caja plug and play Elite-i 150W – IP 65
- Fuente de alimentación 150W / 300W
- Sistema de Clipado:
- Rápido
- Motor
- Elite-i Autotensado
- Par: 40 Nm
- Velocidad: 15 RPM
- Alimentación: 230 V / 50 Hz
- Potencia: 228 W
- Consumo: 0.99 A
- Tiempo de funcionamiento continuo: 4 min.
- Protección: IP44
- Caja motor:
- Multiplicador de velicidad: 1,3/1
- Tejadillo:
- Panel Composite
- Espesor total: 3mm
- Espesor del aluminio: 0,3mm
- Composición: Aluminio/Polietileno
- Peso: 3,85 kg/m2
- Clasificación al fuego: B2 según DIN 4102-1/1998
- Falsas Maniobras:
- Según UNE EN 12194:2000

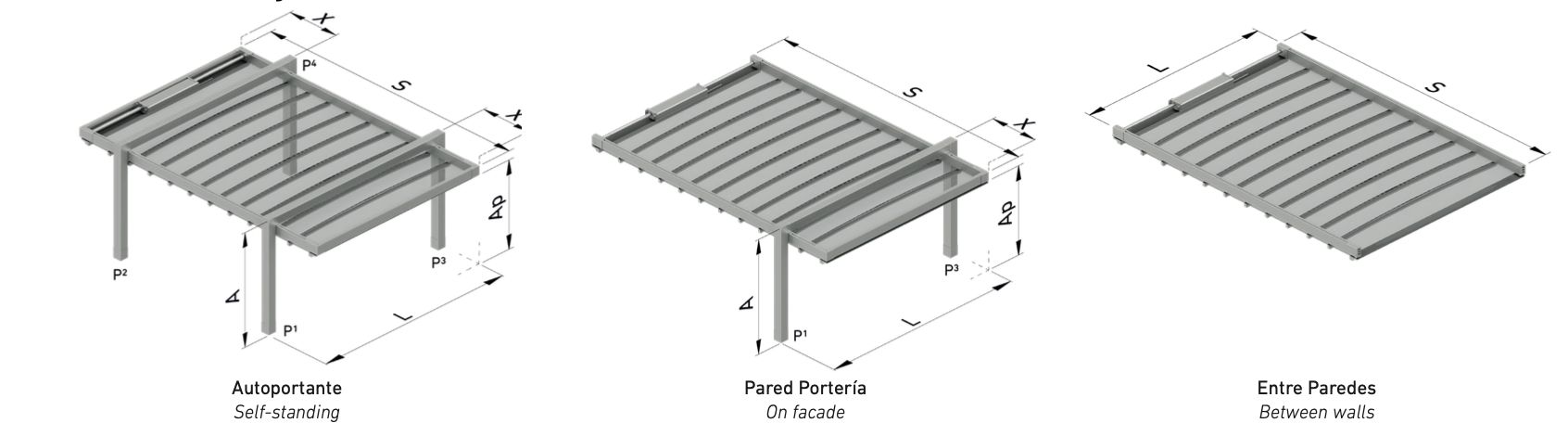

Posibles Montajes
| S (mm) | Palillo intermedio Crosbar profile |
Palillo terminal Terminal bar profile |
SP (mm) |
|---|---|---|---|
| 2500 | 4 | 2 | 500 |
| 3000 | 6 | 2 | 610 |
| 3500 | 7 | 2 | 665 |
| 4000 | 8 | 2 | 720 |
| 4500 | 9 | 2 | 775 |
| 5000 | 10 | 2 | 830 |
| 5500 | 11 | 2 | 885 |
| 6000 | 12 | 2 | 940 |
Rangos de Uso
| Rangos máximos (mts) | ||
|---|---|---|
| L | S | A |
| 5000 | 6000 | 3000 |
L= Línea · Widht
S= Salida · Projection
A = Altura · Height
